一、項目背景

該大橋位于佛山市，是鋼箱梁斜拉橋，河面主跨部分260米為鋼箱結構，每節鋼箱梁為12米長，40.5米寬，重約290噸。線路呈東西走向，全長約4.523公里。該大橋橫跨東平水道，全長395米。采用獨塔空間雙索面混合梁斜拉橋建設，橋面寬40.5米，雙向八車道加人行道。在大橋上安裝相應儀器對橋梁主要結構特征參數進行監測，監測數據傳輸至管理平臺，平臺進行動靜態數據整合和分析，評估橋梁狀態，保證橋梁的健康運行。

二、項目概括：

本項目主要提供動態數據采集儀、索力傳感器、低頻振動傳感器、振弦式應變計、振弦采集儀、動應變計、磁致伸縮位移計、風速風向儀、溫濕度傳感器、BY-IPCS監測軟件，并且負責項目安裝指導和系統調試。

該項目所布設的儀器具體情況

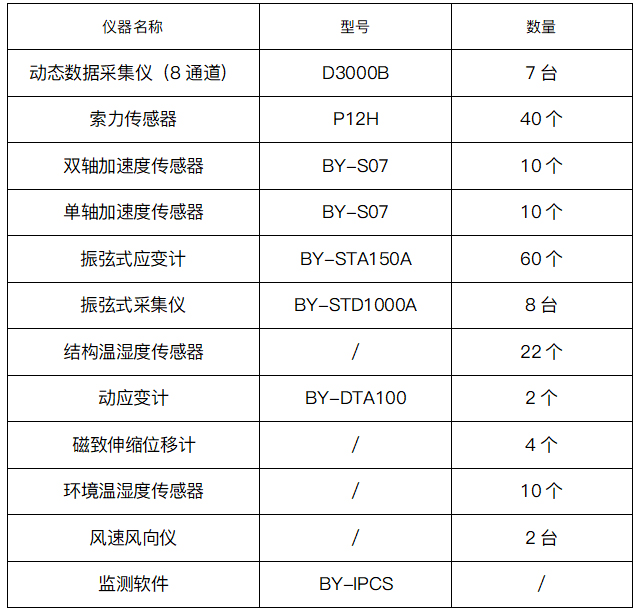

表1 使用設備一覽表

三、項目效果：

1、斜拉索的振動頻率、索力，應力應變的動態監測；

2、橋梁的振動頻率與福值、阻尼比、振型的動態監測；

3、橋墩和橋塔的強震監測；

4、梁體橫向、縱向傾斜度的監測；

5、橋塔振動位移、傾斜度的監測，風速風向監測；

6、橋塔的結構溫濕度監測，環境溫濕度監測。

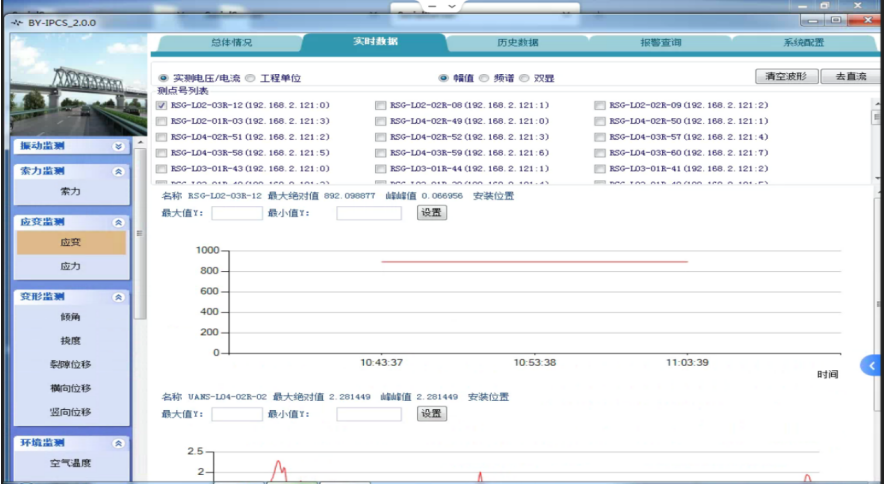

四、數據展示

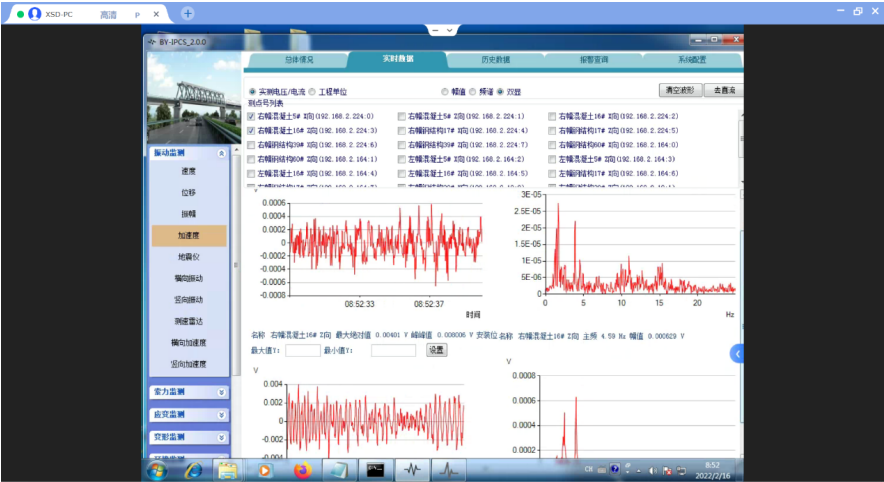

圖 加速傳感器

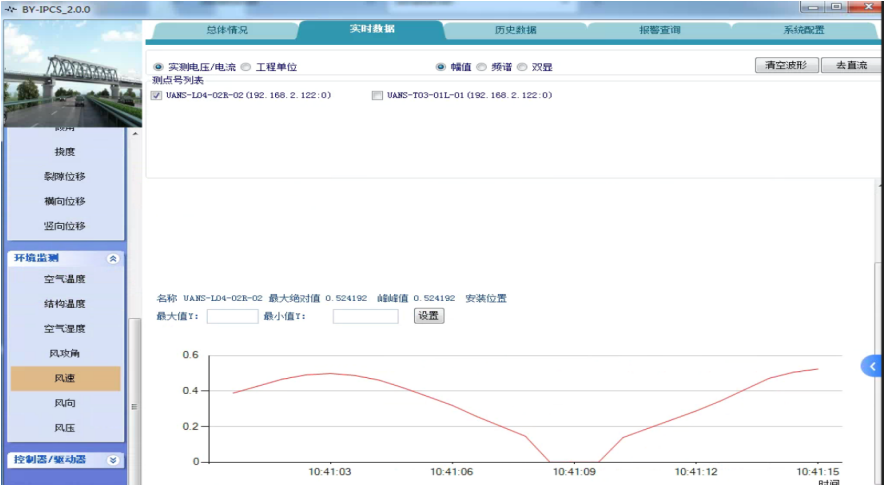

圖 風向風速儀

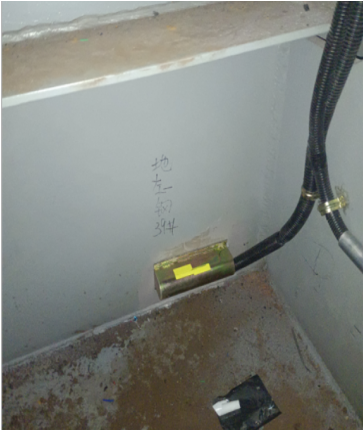

圖 振弦應變計

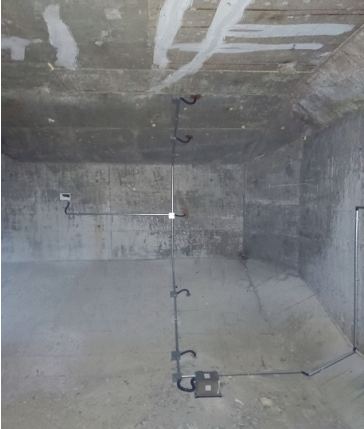

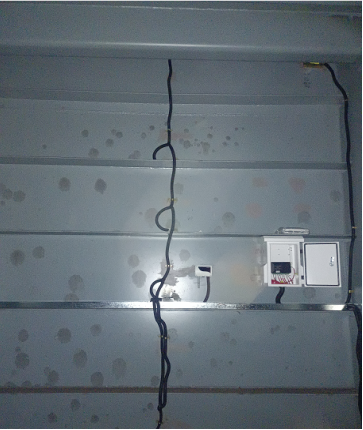

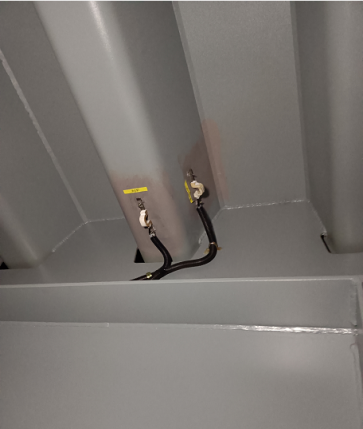

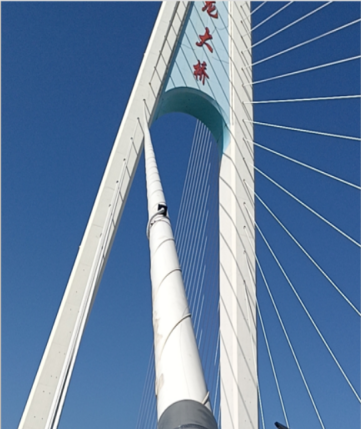

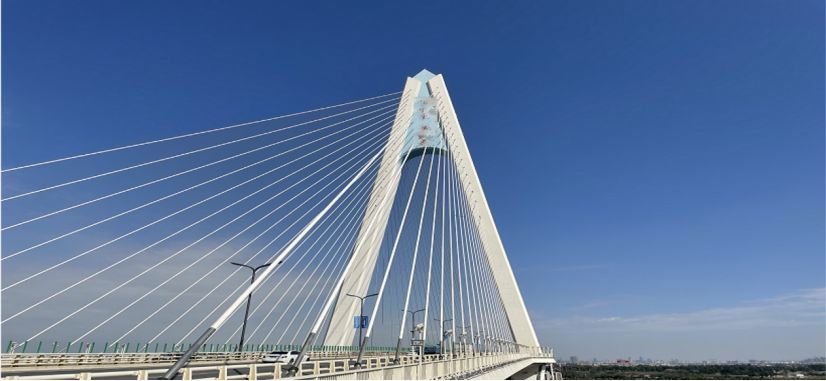

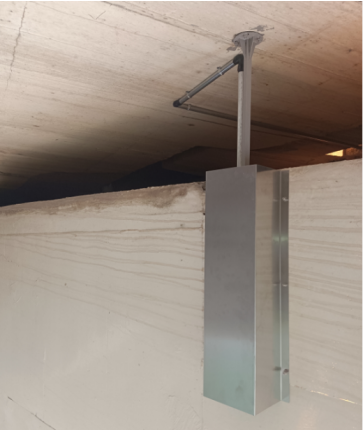

五、項目照片：
